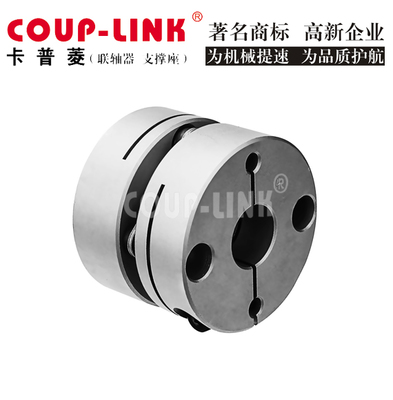

在机器人研发领域，联轴器作为连接和传递动力的关键部件，其性能直接影响机器人的运动精度、动态响应与可靠性。膜片联轴器因其具有高扭矩刚性、零背隙、免维护和补偿偏差能力强等优点，在各类机器人关节、传动系统中得到了广泛应用。根据不同的结构、材料和性能特点，膜片联轴器主要可分为以下几类，每种类型在机器人研发中都有其特定的适用场景。
1. 按膜片形状与结构分类
- 单层/多层膜片联轴器：这是最基础的分类方式。单层膜片结构简单，主要用于传递较小扭矩和补偿较小的偏差。而多层膜片（通常为多层金属薄片叠加）能够传递更大的扭矩，并拥有更好的柔性和抗疲劳性能，适用于机器人中高扭矩、高动态响应的关节驱动。
- 连续环状膜片联轴器：其膜片呈一个连续的圆环状，通过整体的弹性变形来补偿偏差。这种结构通常具有极高的扭转刚度和精度，非常适合对定位精度要求极高的工业机器人（如SCARA机器人、Delta机器人）的末端执行器或高精度回转轴。
- 连杆式膜片联轴器：由多个独立的金属膜片通过螺栓或铆钉连接成连杆状。这种设计允许更大的平行、角向和轴向偏差补偿，同时保持高刚性，常用于空间有限、对安装对中性要求相对宽松的机器人关节或腿部传动中。
2. 按材料分类
- 金属膜片联轴器：通常采用高强度不锈钢（如17-4PH、301/304不锈钢）或特种合金。金属膜片具有强度高、抗疲劳、耐高温、无蠕变、寿命长的特点，是绝大多数工业和服务机器人动力传递的首选，能适应严苛的工作环境。
- 非金属/复合材料膜片联轴器：采用工程塑料（如PEEK、尼龙）或复合材料制成。这类联轴器重量轻、绝缘、耐腐蚀，且具有吸振降噪的特性。它们常被用于对重量敏感（如轻型协作机器人、无人机机械臂）或需要电气隔离的场合。
3. 按性能与应用特点分类
- 高精度型膜片联轴器：专为极小背隙和高重复定位精度设计，膜片经过精密加工和预紧处理。这类联轴器是机器人中伺服电机与滚珠丝杠、谐波减速器等高精度传动元件连接的核心部件，确保运动指令的精确传递。
- 大扭矩/高刚性型膜片联轴器：采用高强度材料和多层加厚膜片设计，以满足重型工业机器人、码垛机器人等大负载关节对扭矩和扭转刚度的要求。
- 微型/紧凑型膜片联轴器：专为小型化、模块化机器人设计，具有极小的外径和长度，适用于空间极度受限的场合，如手术机器人、精密装配机器人的内部传动。
- 特殊环境适应型：包括真空环境用、超高/低温环境用或抗辐射型膜片联轴器，用于特种机器人（如空间机器人、核工业机器人）的研发。
在机器人研发中的选择考量
在选择适用于机器人研发的膜片联轴器时，工程师需要综合考虑以下关键参数：
- 扭矩与刚度：需满足峰值扭矩和持续工作扭矩要求，并确保足够的扭转刚度以维持系统动态性能。
- 偏差补偿能力：评估电机与负载之间可能存在的平行偏差、角向偏差和轴向位移，选择补偿能力匹配的型号。
- 惯量与重量：在高速、高加速的机器人应用中，低惯量和轻量化有助于提升系统的响应速度和能效。
- 精度与背隙：高精度机器人要求联轴器具有极低的背隙甚至零背隙，以保证末端定位精度。
- 环境适应性：考虑机器人工作环境的温度、湿度、腐蚀性以及是否需要绝缘等因素。
- 安装空间：机器人结构通常紧凑，联轴器的外径和长度必须满足安装空间限制。
膜片联轴器的多样性为机器人研发提供了丰富的解决方案。从高动态的工业机器人到精密的医疗机器人，选择合适的膜片联轴器类型，是优化机器人传动系统性能、确保其稳定可靠运行的重要一环。随着机器人技术向更高速、更精密、更轻量化的方向发展，膜片联轴器的设计与选型也将持续演进，以满足日益严苛的应用需求。
